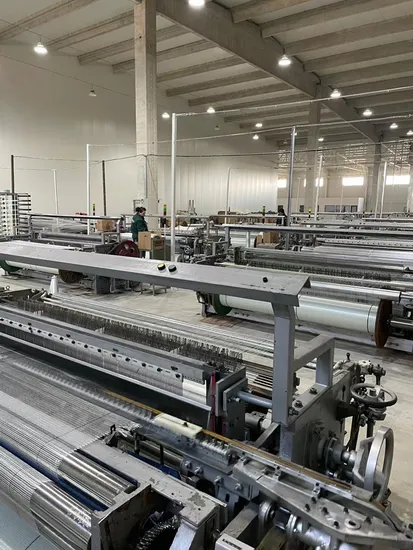

ステップ01
機織り
ガラス繊維メッシュ生地を製品仕様に定められた縦糸・横糸の本数で織り上げ、メッシュの規則性を検査します。
生産と品質
グラスファイバーの糸から密閉容器までの一本のチェーン。
製織、コーティング、スリット、チューブの切断、梱包が同じ工場内で行われます。それが仕様変更をサプライヤーとの交渉ではなく内部調整にする理由であり、積載計画をトラック出発前に確認できるものにする理由です。
生産チェーン
自分たちで運営する4つのステージ。
各ステージには、次のステージが開始される前に独自のチェックがあります。ロール紙が検査に合格しなかった場合、クレームになった後ではなく、梱包されたカートンになる前に捕捉されます。
ステップ02
2パスコーティング
サイジング (ハード) コートで織りを安定させ、次に感圧接着剤コートでテープに自己粘着性を与えます。 2 つのオーブンゾーン、約 26 m と 14 m。

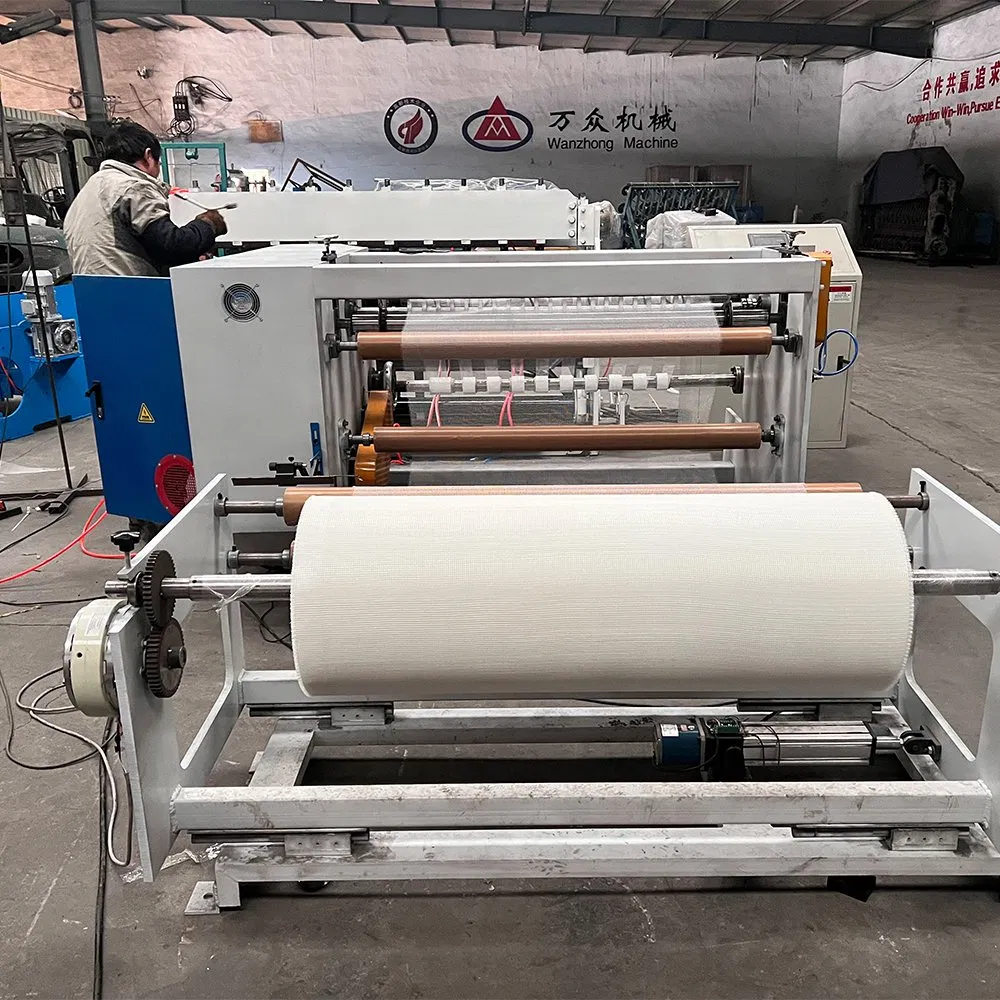

ステップ03
スリット＆ワインディング
マスター ロールはデュアル シャフト巻きで幅に合わせてスリットされるため、ロールは外側が緩むのではなく、紙管上にしっかりと均一に届きます。
ステップ04
シュリンクラップとカートン
ロールごとにラベルとシュリンクラップを貼り、ニュートラルまたは印刷された輸出用カートンを積み込む前にパッキングリストに対してカウントします。
2ロールごとのコーティングパス
～40メートル組み合わせたオーブン経路の長さ
二軸スリッター巻き
注文ごとに積載計画が計算されました
設備
この製品用に構築されたマシンであり、この製品には適合していません。

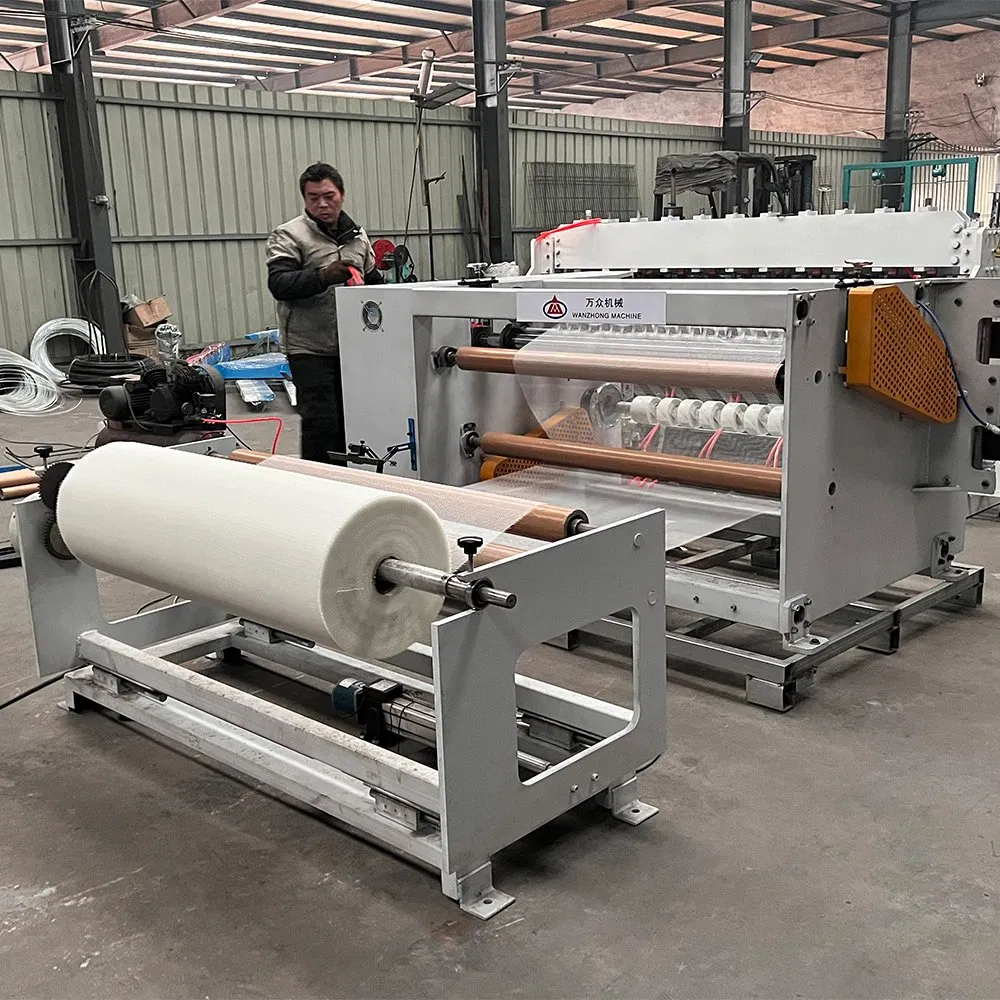

スリッティング、チューブ切断、梱包装置は、コーティングされたグラスファイバーテープの取り扱い動作を中心に開発および改良されており、大量生産で実証されています。
| デザイン | コーティングされたグラスファイバーメッシュマスターロール用に自社開発 |
|---|---|
| 機能 | ワンパスでのスリットと巻き戻し |
| 巻き上げ | 二軸、張力制御 |
| くつろぐ | 大径マスターロール用メカニカルシャフト |
| 操作 | ロール交換と監視を 1 人のオペレーターで行う |
| 基準出力 | 約12 時間のランニングで 15,000 メートル |
| 制御 | タッチスクリーン HMI を備えた PLC;多言語インターフェース |
|---|---|

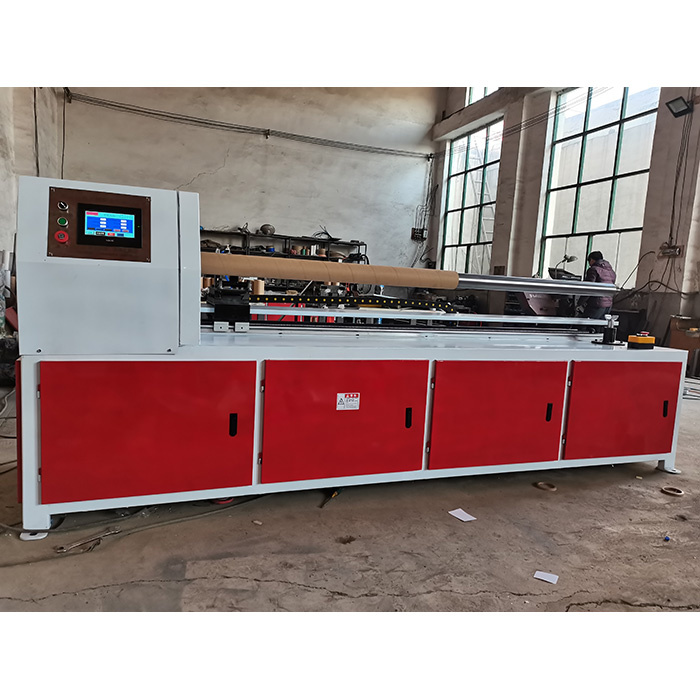

| 切断 | サーボ同期トラッキング、タングステンカーバイドシングルブレード |
| 精度 | ≤ 0.15 mm |
| カット長さ | 5～1700mm |
| チューブ内径 | 50～152mm |
| 肉厚 | 1～20mm |
| 速度 | 1秒間に1カット |
| 動力・空気 | 380V 三相50Hz・0.6MPa |
| 設置面積/重量 | 2500×650×1220mm・900kg |

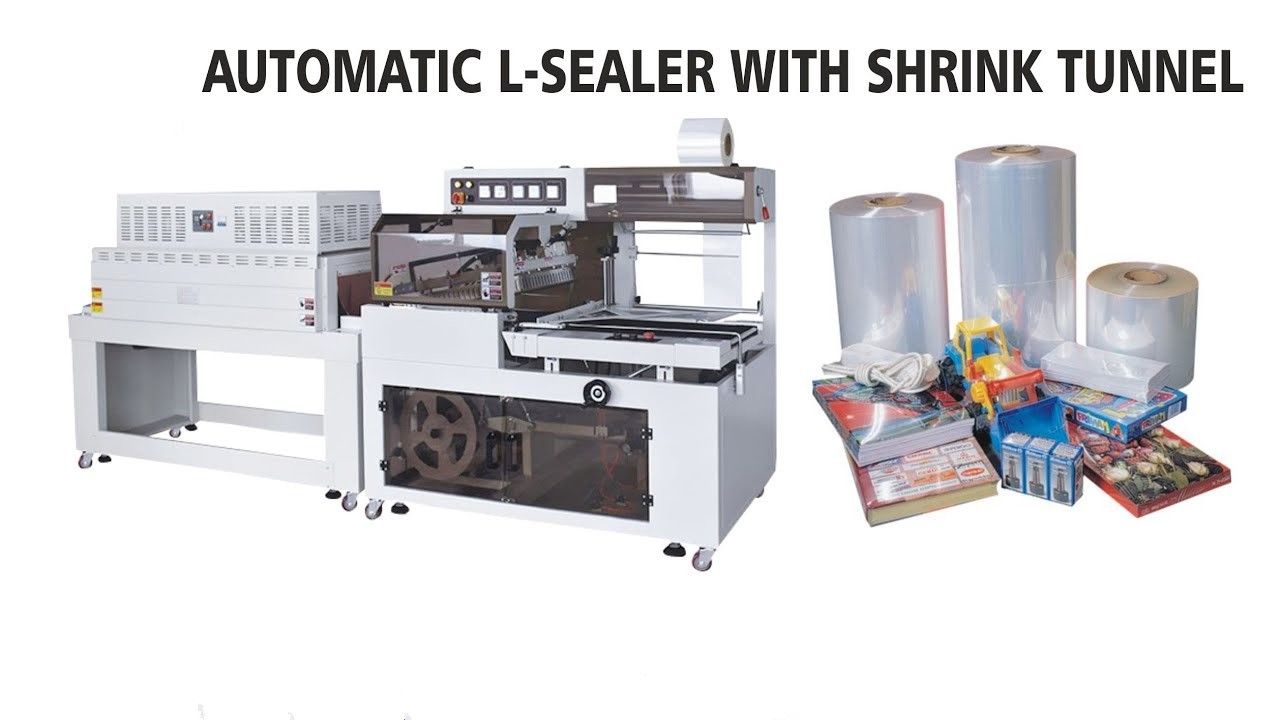

| パラメータ | Lシーラー | シュリンクトンネル |
|---|---|---|
| モデル | SF-400LA / SF-400LAC | SF-4525 |
| パワー | 2.2kW・AC220V 単相 | 9kW・AC380V 三相 |
| 最大梱包サイズ | 長さ+高さ ≤ 530 mm、幅+高さ ≤ 430 mm、高さ ≤ 135 mm | 1000×300×200mm |
| 速度 | 15m/分 | 0～20m/分 |
| 映画 | POF シュリンク フィルム、固着防止 PTFE コーティングされたシーリング ブレードと自動スクラップ テイクアップ付き | |
POF フィルムやその他の消耗品は注文と同じコンテナで発送できるため、購入者は生産を開始する前に梱包材を現地で調達する必要がありません。

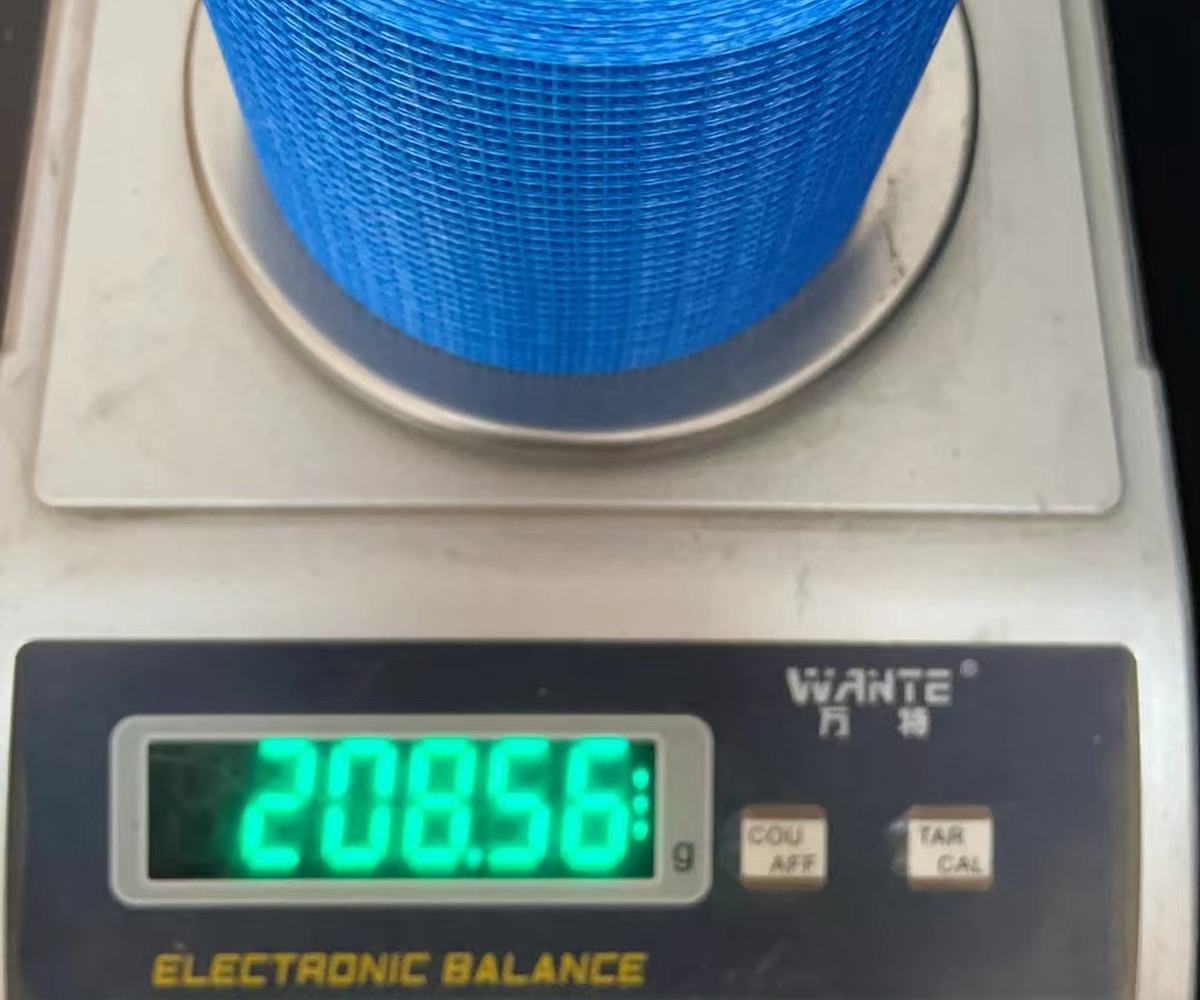

品質とテスト
要求に応じて値を文書化します。
社内チェックはチェーン内の 4 つのポイントで実行されます。購入者または規格が第三者による証明を必要とする場合、レポートは実際に出荷された構造に対して発行されます。
社内チェックポイント
- 入荷素材 - 糸番手、メッシュ生地の重量、および承認された基準に対する外観。
- コーティング — 接着剤のピックアップと乾燥を、合意された完成重量と照合してチェックします。
- 完成したロール - 幅、長さ、重量、巻き締め具合、ロール直径、コアのフィット感。
- 梱包 — コンテナを閉じる前に、ラベル、シュリンクラップ、カートン数、積載計画を確認します。
サードパーティによるテスト
耐アルカリ性、引張強さ、伸び、単位質量は、購入者の要求に応じて、認定試験所によってテストされます。テストレポートと技術データシートは、注文に応じて特定の構造について共有されます。当社は別の製品のレポートを転送しません。
| プロパティ | 標準 | 試験値 |
|---|---|---|
| 単位面積あたりの質量 | ≥ 130 g/平方メートル | 162g/㎡ |
| 耐アルカリ引張、反り | ≧750N/50mm | 882N/50mm |
| 耐アルカリ性引張、よこ糸 | ≧750N/50mm | 1,134N/50mm |
| 引張強度保持率、反り | ≥ 50 % | 52 % |
| 引張強度保持率、よこ糸 | ≥ 50 % | 53 % |
| 破断伸び、反り | ≤ 5.0 % | 3.8 % |
| 破断伸度、よこ糸 | ≤ 5.0 % | 4.0 % |
テスト済みの構造: コーティングされた耐アルカリ性メッシュ生地、公称 160 g/m²、開口部 4 × 4 mm、縦糸 100 テックス、横糸 500 テックス。レポート Z180419018、河北省建設材料試験場。 7 つの値すべてが適合と判断されました。値はこの構造にのみ適用されます。他の構造は個別にテストされます。
強度の値は製品間で推定されるものではありません。メッシュの開口部、糸の番手、コーティングの重量が異なると結果が変わるため、各構造は推定ではなく測定されます。

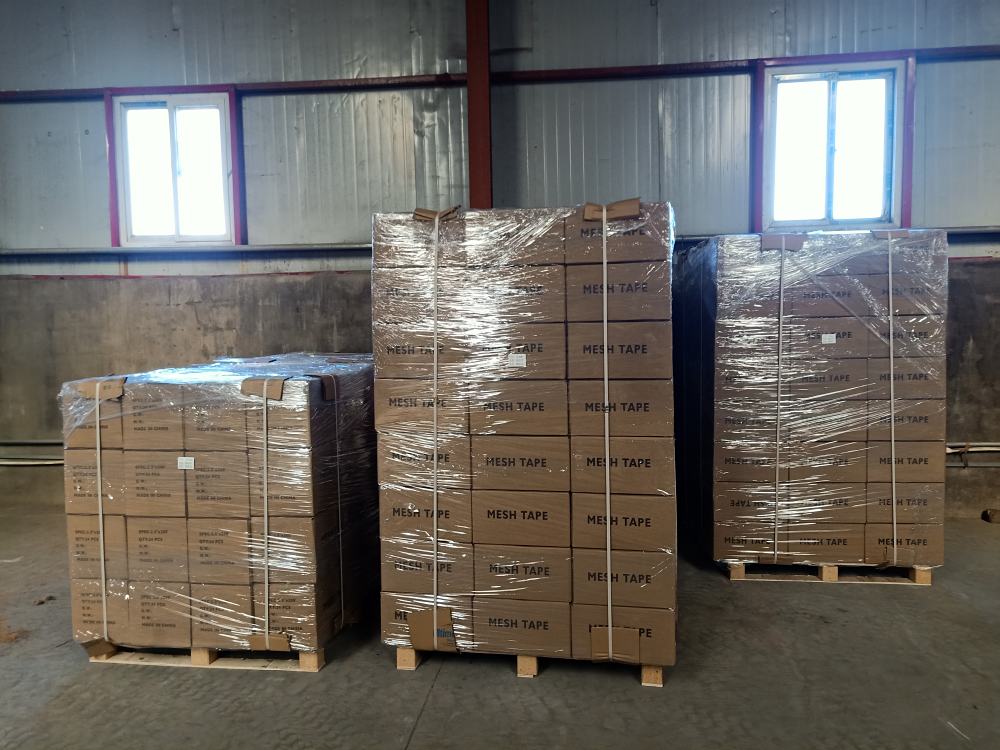

梱包と積み込み
計量したカートンに詰め込みます。
コンテナの充填量は、カートンの外形寸法、ロールの直径、および積載配置によって決まります。以前の出荷時の数値を繰り返すのではなく、ご注文に合わせて計算します。
| 使用カートン | 460×310×320mm（参考標準箱） |
|---|---|
| コンテナ | 40本社 |
| カートンに積み込まれています | 1,520カートン |
| 状態 | 特定のカートン、ロール数、および顧客による梱包。保証された数値ではありません |
新しい注文はすべて、確認されたカートン サイズ、パレットまたは床積載量、混合 SKU 計画に基づいて再計算され、コンテナの梱包時に検証されます。
積載計画の立て方
-
カートンを確認する
外形寸法、ボードのグレード、総重量、カートンがパレット上で移動するかどうか。
-
配置を計算する
カートンは、ドアの高さと床の状態を考慮して、コンテナの内寸に対して利用可能な積載位置でテストされます。
-
ロール数とパッキングを修正
梱包リスト、カートン数、およびコンテナ計画が一致するように、カートンごとおよびパレットごとのロールがロックされます。
-

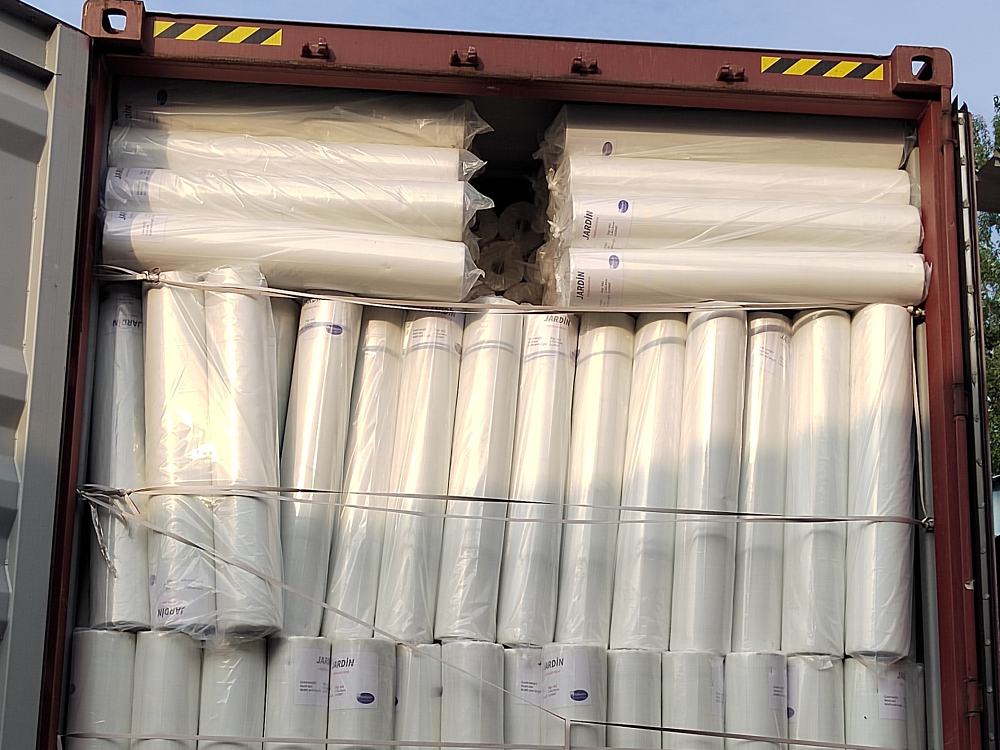

ロード時に確認する
梱包されたコンテナは計画に照らしてチェックされます。書類は確認されたカウントから発行されます。
定量的な約束はありません: カートンと梱包が確認された後にのみ、積載数量を見積もります。他の顧客の過去の数値は参考値であり、契約条件ではありません。
輸出サービス
書類、条件、そして話し相手が 1 人。
輸出は社内で処理されます。見積書、プロフォーマ、製造、検査、積み込み、銀行または通関業者が期待する書類セットです。
インコタームズ
FOB 天津新港
当社のデフォルトの見積基準。他のインコタームズはリクエストに応じて見積もられ、貨物は古いオファーから引き継がれるのではなく、当日に再検査されます。
書類
フルエクスポートセット
商業送り状、梱包リスト、原産地証明書、検査書類。目的地で必要な場合は、追加の認証または合法化が手配されます。
言語
英語のドキュメント
オファー、仕様書、梱包リスト、ラベルは英語で発行されます。中国語の書類は国内手続きのために入手できます。
| アイテム | 標準位置 | 注意事項 |
|---|---|---|
| インコタームズ | FOB 天津新港 | その他の条件はリクエストに応じて引用します |
| お支払い | T/T — デポジット 40 %、積み込み前 60 % | 新規購入者向けのオープンアカウント条件なし |
| 見積の有効性 | 5日間 | 開始日と終了日はオファーに印刷されます |
| サンプル | サンプルと運賃は購入者負担、最初の注文に対して返金可能 | 信用限度額は発送前に書面で合意される |
| リードタイム | 数量、アートワーク、入金後に確認 | 製造日は推定ではなく書面で確認されます |
| ラベルと適合性 | バイヤーは目的地の要件を提供します | 製造前に輸入業者と適合パスを確認 |
これらは、最初のオーダーの標準的なポジションです。プロフォーマの段階で驚くことがないよう、ここに記載されています。最終的な条件はオファーで確認されます。
開発パイプライン
まだ販売されていないもの。
バイヤーは、当社が毎週出荷する製品と、まだ検証中の製品との違いを知る権利があります。これらは開発中であり、標準製品としては見積もられていません。
検証
~120 gsm の屋外システム テープ
屋外セメントボードシステムのサンプル検証中。検証が終了するまで、70 gsm の参考テープは、システムが承認した屋外用テープの代替品として提供されません。
リクエストに応じて
特殊構造
異常なメッシュの開口部、色、幅、接着剤のレベルはケースバイケースで評価されます。構造物がプロセスウィンドウの外にある場合は、サンプリング前にその旨を伝えます。
植物
材料が作られる場所。

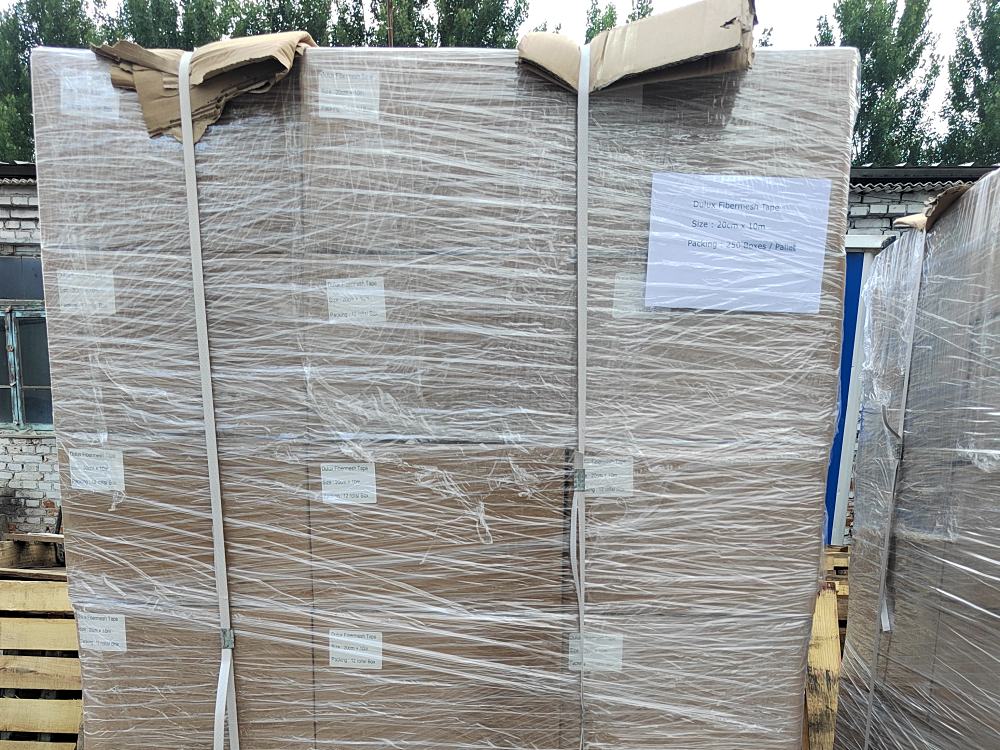

製織フロア、コーティングライン、スリッティング部門、梱包エリア、完成品倉庫の一連の作業が、中国 天津の 1 つの拠点で行われます。
